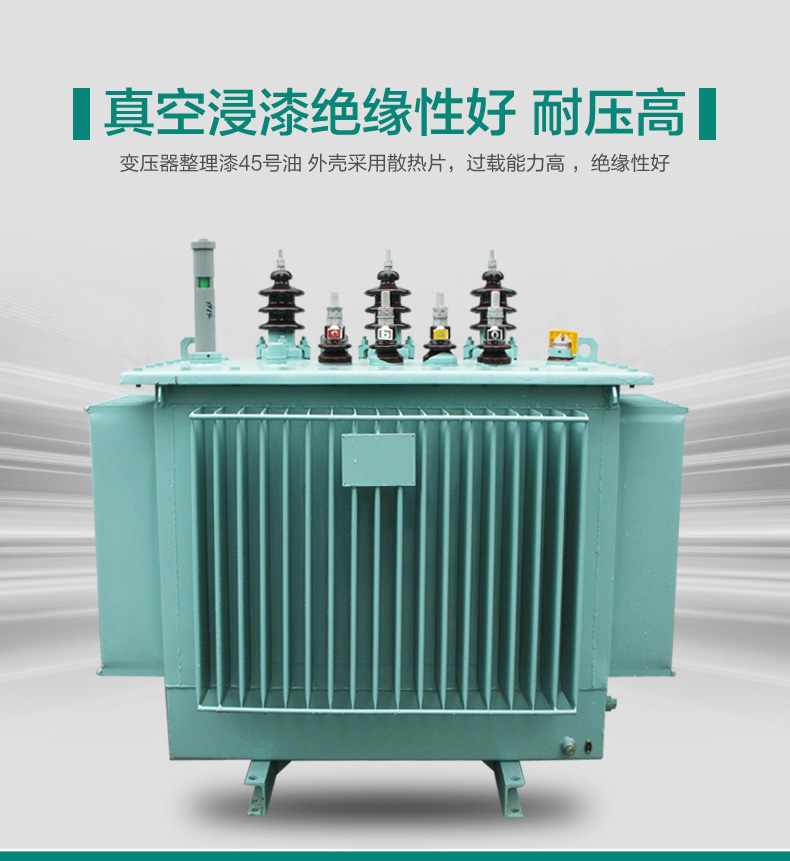

油浸式變壓器

產品型號：S13-M-1250/10

額定工作容量：50-1250KVA

額定工作電壓：10KV、10/0.4KV、0.4KV

額定工作電流：50-1250A

訂購熱線：13981898777

油浸式變壓器技術參數和要求

1.變壓器連接組別：
據GB/T6451-1999《三相油浸式電力變壓器技術參數和要求》規定，配電變壓器可采用Dyn11聯結。
我國新頒布的國家規范《民用建筑電氣設計規范》、《工業與民用供配電系統設計規范》、《10KV及以下變電所設計規范》等推薦采用Dyn11聯結變壓器用作配電變壓器。

現在國際上大多數國家的配電變壓器均采用Dyn11聯結。

2.分接范圍：

據GB/T 6451-2008 《油浸式電力變壓器技術參數和要求》規定：±5%。根

據需要可以提供分接范圍為±2×2.5%的變壓器。

3.損耗：

據GB/T 6451-2008 《油浸式電力變壓器技術參數和要求》規定：空載損耗：0.56W; 空載電流：1.4%; 負載損耗：3.20kW; 短路阻抗：4%。

4.短路承受能力：

據GB 1094.5-2008 《電力變壓器第5部分：承受短路的能力》規定：短路后繞組溫度的最大允許值：250℃；

5.絕緣系統溫度最大允許值：

105（絕緣耐熱等級A）。（注：當絕緣耐熱等級不為A時，可與制造商協商溫度的最大限值）

6.絕緣水平：

據GB/T 10237-1988 《電力變壓器絕緣水平和絕緣試驗外絕緣的空氣間隙》規定：
設備的最高電壓（有效值）：11.5kV; 額定短時工頻耐受電壓（有效值）：30kV；額定雷電沖擊耐受電壓（峰值）：75kV; 7.溫升限值：
據GB/T 6451-2008 《油浸式電力變壓器技術參數和要求》規定：
頂層絕緣液體溫升限值：60K; 繞組熱點溫升限值：78K;
繞組平均溫升限值：ON及OF冷卻方式：65K;
OD冷卻方式：70K;
8.冷卻方式：
內部冷卻：ON：礦物油自然對流循環冷卻；
OF:礦物油強迫對流循環冷卻；
外部冷卻：AN:空氣自然對流冷卻；
AF：空氣強迫對流冷卻（風扇）； WN:水自然對流冷卻； WF:水強迫對流冷卻（泵）；
9.運行環境條件：
據GB/T 1094.2-2013《電力變壓器第2部分：液浸式變壓器的溫升》規定：空氣冷卻方式變壓器溫度不宜超過：
任何時刻：+40℃；最熱月平均溫度：30℃；年平均溫度：20℃；
水冷卻方式變壓器溫度：
冷卻器冷卻水入口處溫度任何時候不應高于25℃或者年平均溫度不應
高于20℃。
10.內層冷卻介質的技術參數和要求
內層冷卻介質可以是礦物油也可以是合成的油脂。對于油脂的技術要求參見

GB/T 1094.14-2011《電力變壓器第14部分：采用高溫絕緣材料的液浸式變壓器的設計和應用》的規定：
