中壓（高壓）開關柜是什么設備？

來源：網聯電氣查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2018-02-26 09:22:49【大中小】

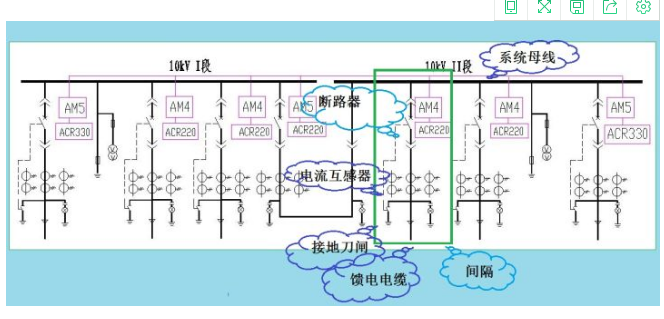

我們來認識一下中壓配電柜的系統結線圖，以及必要的電氣符號：

微信截圖_20180226092519

注意看圖中的綠框，它的名稱叫做間隔

，意思就是一個個相對獨立的主回路單元。

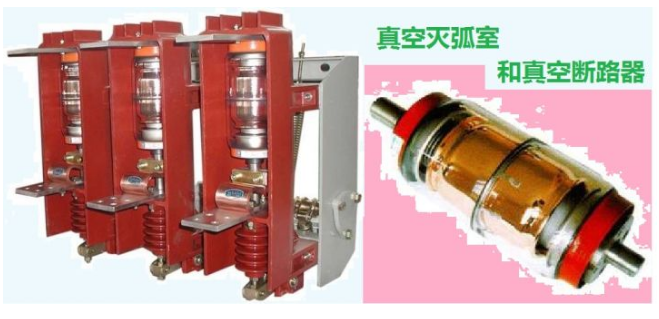

在間隔的上方，我們看到了斷路器</b>的符號，并注意到符號的上方有一個“×”。斷路器的任務是執行線路的合分操作，以及線路保護。所謂線路保護，包括過載保護和短路保護。

從斷路器往下，我們看到了電流互感器

。電流互感器的任務是將主回路中的大電流變換為電流表能夠接受的標準測量電流，用以顯示主回路中的當前實時電流值。再往下，我們看到了接地刀閘。注意接地刀閘的符號，符號上方有一個短橫線“-”。接地刀閘和斷路器是互鎖的，也即斷路器閉合接地刀閘就打開，反之則閉合。其目的就是使得饋電電纜在斷路器開斷后直接接地。

饋電電纜也叫做出線電纜，它的任務就是把電能輸送給6~10kV/400V配電主變壓器，或者高壓電動機。

那么系統母線的任務是什么？就是配電。系統的進線間隔回路把電能輸送到母線上，再從母線把電能分配給各個饋電間隔，以實現配電任務。

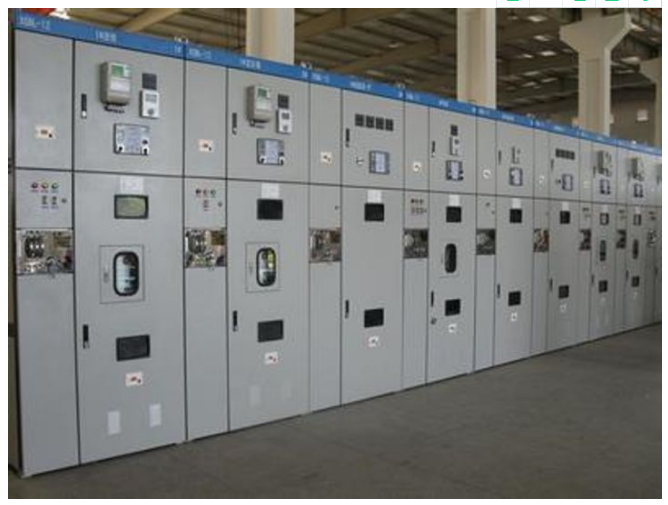

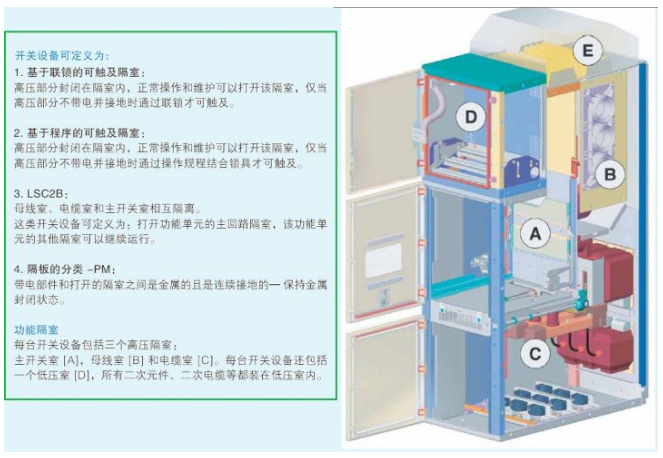

下圖是實際的中壓開關柜照片：

微信截圖_20180226092722
